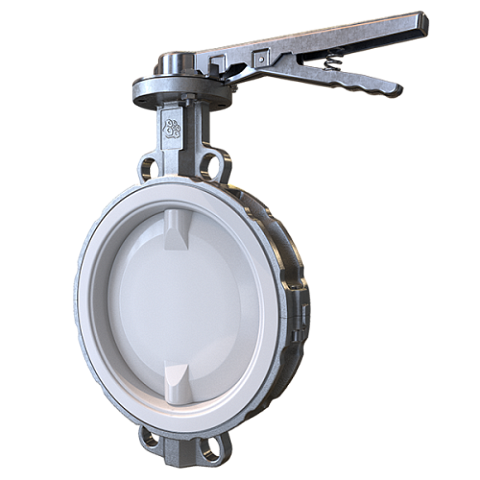

Затворы дисковые поворотные применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство.
Затворы дисковые поворотные могут использоваться для питьевой и технической воды, водных растворов этилен- и пропиленгликоля с любой концентрацией, любых щелочей (Тмакс=до +90 °С), серной и соляной кислот (Тмакс= до +90 °С), пищевых продуктов, газов, масел и нефтепродуктов и нейтральных жидких и газообразных сред, на воздух и газообразный азот (до 6 бар).
| Номинальный диаметр: | DN 40-600 |
| Номинальное давление: | 16 бар (DN40–150) 10 бар (DN200–400) 6 бар (DN450–600) |
| Материал корпуса: | нерж. сталь CF8M |
| Материал диска: | нерж. сталь CF8M+PTFE/PFA |
| Материал уплотнения: | PTFE |
| Температурный диапазон : | 20…+150 °С (кратковременно +160 °С) |
| Минимальная температура окружающей среды: | -40 °С (для затвора с нержавеющей рукояткой) |
| Тип управления: | ручное (рукоятка, редуктор), автоматическое (по запросу) |
| Климатическое исполнение по ГОСТ15150-69: | ОМ 1; 1.1; 2; 2.1; 3; 5; 5.1; 4; 3.1; 4.1; 4.2 (для затвора с нержавеющей рукояткой или нерж. редуктором по IP68) УХЛ 3.1, 4, 4.1, 4.2 (для затвора с чугунным редуктором) |
| Гидравлические испытания: | Герметичность 1,1хPN, прочность корпуса 1,5xPN по EN 12266, ГОСТ 9544-2015, ГОСТ 33257-2015 |
| Класс герметичности: | "А" по EN – 12266-1, "А" по ГОСТ 9544-2015 |
| Стандарты: | ГОСТ 13547-2015 (ГОСТ 28908-91) |
| Тип присоединения: | Межфланцевый |
| Направление потока рабочей среды: | Двухстороннее |
| Стандарт ответных фланцев: | DN40-400: PN10/16 по ГОСТ 33259-2015, тип 11, исп. В, ряд1 (ряд 2 для DN80) (EN 1092-2) и ASME B16.5 CL150 DN450-600: по умолчанию PN10 по ГОСТ 33259-2015, тип 11, исп. В, ряд 1 (ряд 2 для DN600) - остальные исполнения по запросу. |
| Монтажный фланец под привод (стандарт): | ISO 5211 |
| Строительная длина (стандарт): | ISO 5752-20, EN 558-1 серия 20 |
