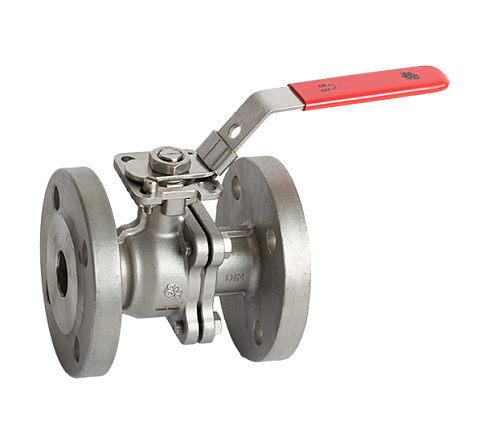

Запирающий элемент шарового крана имеет сферическую форму, применяется для перекрытия потока рабочей среды в трубопроводе.
Применяется на: технической и питьевой воде; деминерализованной и дистиллированной воде; стандартных теплоносителях, водных растворах этилен- и пропилен гликоля, минеральных и синтетических маслах; неэтилированных бензинах; большинстве буровых растворов; метане; пропане; хладагентах групп HFA, HFB, HFC; дизельном топливе с содержанием ароматических углеводородов не более 40%, авиационном керосине, растительных маслах и жирах, животных маслах и жирах, растворах пенообразователя систем пенного пожаротушения, на этиловом и метиловом спирте, природном газе до 12 бар рабочего давления, сжатом воздухе до 12 бар рабочего давления, в паровых линиях (паропроводах) до 8 бар (Тмакс +170 °С), конденсатных линиях.
| Номинальный диаметр, мм: | DN15-200 |
| Номинальное давление, бар: | PN40 для DN15-50, PN16 для DN65-200 |
| Температура рабочая: | -25..+180 °С |
| Температура максимальная (кратковременная): | -30..+215 °С |
| Минимальная температура окружающей среды: | -60 °С |
| Материал корпуса: | Нерж. сталь CF8M |
| Материал шара: | Нерж. сталь AISI 316 |
| Класс герметичности: | "А" по EN – 12266-1, "А" по ГОСТ 9544 (ГОСТ 54808) |
| Стандарт присоединения: | DN15-50 EN 1092, DIN 2501, ГОСТ 33259-2015, PN40/25/16 DN65-200 EN 1092, DIN 2501, ГОСТ 33259-2015, PN16 |
| Монтажный фланец под привод: | ISO 5211 |
| Климатическое исполнение: | ОМ 1; 1.1; 2; 2.1; 3; 5; 5.1;4; 3.1; 4.1; 4.2 по ГОСТ 15150-69 |
| Конструкция: | Двухсторонняя (направление потока в обоих направлениях) |
| Стандарт строительной длины: | EN 558 series 27: DN15-100 (DIN3202 F4); DN125-200 (DIN3202 F5) |
| Антистатический механизм: | Обеспечивает защиту от образования статического электричества в следствие разности потенциалов шток-шар-корпус |
| Гидравлические испытания: | Герметичность 1,1хPN, прочность корпуса 1,5xPN по EN 12266, ГОСТ 9544-2015, ГОСТ Р 53402-2009, ГОСТ 33257-2015 |
| Конструкция штока: | Противовыбросовая |
| Управление ручное: | рукоятка/редуктор |
| Управление автоматическое: | электропривод/пневмопривод |
|
|
